微波铁氧体器件–环行器

纤目微波器件用铁氧体质料（旋磁质料、镍铁氧体质料、锂铁氧体质料）

尊龙一人生就是搏电子微波铁氧体器件–环行器
????????微波铁氧体器件是使用铁氧体旋磁效应制成的微波器件，质料是器件的焦点。这种器件在微波电路中用来调控微波信号的频率、振幅、相位、极化状态和通道选择，被普遍用于雷达、通讯、导航、电子对抗、�？亍⒁２狻⒐悴サ缡印⑽⒉ḿ尤鹊任⒉ㄏ低骋约拔⒉ㄕ闪恳瞧髦�。

尊龙一人生就是搏电子微波铁氧体器件–环行器
????????微波铁氧体器件的种类许多，从质料来分有单晶和多晶器件；从传输线的结构来分，有波导、同轴、带线和微带器件；从偏磁场的事情点来分，有高场、低场和共振场器件�；箍梢园词虑槠刀巍⒃馐芄β实木尴浮⒍丝诘氖俊⑵荡目碚捶�。

????????石榴石铁氧体和尖晶石铁氧体是应用最为普遍的两大类旋磁质料。尖晶石铁氧体和石榴石铁氧舷列质料性能基本上知足了100MHz～100GHz整个微波波段，种种微波铁氧体器件，如环行器、隔离器、开关和移相器的应用要求。随着毫米波手艺的生长，毫米波谐振式器件也需要用有高内场的六角晶系铁氧体。

尊龙一人生就是搏电子微波铁氧体器件–环行器

????????微波铁氧体器件–环行器是一种非互易的多端口微波铁氧体器件。在这种器件中输入任一端口的功率，都会凭证一定顺序传输到下一个端口。例如图2中的三端环行器的传输顺序为1→2, 2→3, 3→1；若是外加磁场反向，环行偏向也反向。

????????三端口Y结环行器的结构如图3所示，波导环行器(图3a)主要由Y形波导腔体、铁氧体和外磁场合组成；带线Y结环行器(图3b)主要由中心导体、铁氧体基片、接地板和外磁场合组成。外磁场可由铁氧体永磁体提供。高功率波导环行器常接纳差相移式结构�；沸衅髟谖⒉ǖ缏分锌捎米魉て�(在一个天线上同时举行吸收和发射的双重操作)，以疏散输入输出信号。主要手艺指标有：事情频率、正向消耗、反向消耗(隔离)、电压驻波比、使用温度规模和遭受功率等。

尊龙一人生就是搏电子微波铁氧体质料-环行器的事情原理

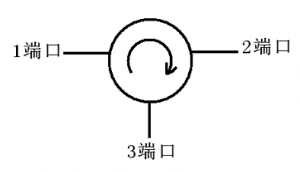

图2 环行器的事情原理

尊龙一人生就是搏电子微波铁氧体质料-三端环行器的事情原理

尊龙一人生就是搏电子微波铁氧体质料-三端环行器

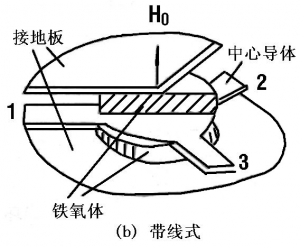

图3三端环行器

????????石榴石型微波铁氧体质料是绵阳市尊龙一人生就是搏电子开发的新型微波质料，具有很窄的铁磁共振线宽、低的介电消耗以及小的磁晶各向异性。由于消耗低性能优良，现在在微波铁氧体器件的应用中占有统治职位。
